Segmentflammrohre SICAFLEX®

Technische Information

Einfache Montage auch an bestehenden Strahlrohrsystemen
Beliebige Flammrohrlänge durch Kombination einzelner Flammrohrsegmente
Patentiertes Design der Flammrohrsegmente ermöglicht Durchbiegung des Flammrohres
Verminderte Strahlrohrbelastung durch geringes Gewicht
Lange Lebensdauer durch thermisch hoch belastbaren keramischen Werkstoff SiSiC

Edition 06.20 · DE

03250767

1 Anwendung

Die Segmente können zu einem Flammrohr mit beliebiger Länge zusammengesteckt werden.

Der Bajonettverschluss der einzelnen Segmente ermöglicht die Anpassung an durchgebogene Strahlrohre.

SICAFLEX® im Strahlrohr am Rekuperatorbrenner ECOMAX

Die Segmentflammrohre SICAFLEX® werden zur Führung der heißen Abgase in Mantelstrahlrohren in Verbindung mit einem Rekuperatorbrenner eingesetzt. Die Segmentflammrohre SICAFLEX® werden mit einem Bajonettverschluss miteinander verbunden. Über diese Verbindung wird eine Anpassung an Durchbiegungen metallischer Strahlrohre ermöglicht und es werden Spalte im Flammrohr durch Verschiebungen von Teilen des Flammrohres verhindert. Durch das geringe Gewicht der Segmentflammrohre SICAFLEX® wird das Strahlrohr kaum belastet.

1.1 Anwendungsbeispiele

1.1.1 SICAFLEX® im horizontal eingebauten Mantelstrahlrohr

Zur Führung der heißen Abgase im Mantelstrahlrohr dient das innenliegende Segmentflammrohr SICAFLEX®. Die heißen Abgase des Brenners werden durch das innenliegende Segmentflammrohr SICAFLEX® geführt. Die hohe Austrittsgeschwindigkeit der Verbrennungsgase erzeugt einen Unterdruck am Austritt des keramischen Brennerrohres und führt damit zur Rezirkulation der Abgase zwischen Segmentflammrohr und Strahlrohr. Dies führt zu einer gleichmäßigen Strahlrohrtemperatur und zur Reduzierung der NOx-Bildung in der Flamme.

1.1.2 SICAFLEX® im vertikal eingebauten Mantelstrahlrohr

Im vertikal eingebauten Mantelstrahlrohr sorgt ein Distanzkreuz für eine optimale Größe des Rezirkulationsspaltes zwischen Segmentflammrohr und Brenner, siehe Distanzkreuz.

2 Auswahl

Die Abmessungen des Segmentflammrohrs SICAFLEX® sind auf die Abmessungen des keramischen Strahlrohrs SER-C sowie gängige metallische Strahlrohre abgestimmt.

2.1 ProFi

Eine Web-App zur Produkt-Auswahl liegt unter www.adlatus.org.

2.2 Varianten

Die standardmäßige Länge der SICAFLEX® beträgt 300 mm. Für eine Längenanpassung stehen gekürzte Segmente in 50 mm Schritten zur Verfügung

2.2.1 Standardkombinationen

Strahlrohr	Segmentflammrohr	Brenner
SER-C 100/088	SICAFLEX 100/088/084	ECOMAX 0C
SER-C 142/128	SICAFLEX 142/127/123	ECOMAX 1C
SER-C 162/148	SICAFLEX 162/147/143	ECOMAX 2C
SER-C 202/188	SICAFLEX 202/186/182	ECOMAX 3C

Mögliche Kombination SER / SICAFLEX

Ø innen Strahlrohr	SICAFLEX
88 mm - 93 mm	100/88/84
94 mm - 126 mm	Auf Anfrage
127 mm - 132 mm	142/127/123
133 mm - 146 mm	152/133/129
147 mm - 156 mm	162/147/143
157 mm - 166 mm	175/157/153
167 mm - 185 mm	Auf Anfrage
186 mm - 200 mm	202/186/182
201 mm - 279 mm	Auf Anfrage
280 mm - 300 mm	300/280/275
> 300 mm	Auf Anfrage

2.3 Auswahltabelle

Option	SICAFLEX 100/088/084	SICAFLEX 142/127/123	SICAFLEX 152/133/129	SICAFLEX 162/147/143	SICAFLEX 175/157/153	SICAFLEX 202/186/182	SICAFLEX 300/280/275
Länge [mm]	-300, -250, -200	-300, -250, -200, -150	-300, -250, -200	-300, -250, -200, -150	-300, -250, -200	-300, -250, -200, -150	-300, -200
Abschnitt	F, M	F, M	F, M	F, M	F, M	F, M	F, M
Außen-Ø SICAFLEX® abweichend vom Standard	D	D	D	D	D	D	D
Spezialausführung mit 2 Nocken am Umfang für horizontalen Einbau						H	H
Sonderausführung	Z	Z	Z	Z	Z	Z	Z

Bestellbeispiel

SICAFLEX 142/127/123-250M

2.4 Typenschlüssel

SICAFLEX

Segmentflammrohr

100-300

Baugröße

/088-280

Min. Innendurchmesser Strahlrohr [mm]

/084-275

Außendurchmesser SICAFLEX [mm]

-150-300

Länge [mm]

Dünne Seite abgeschnitten

Dicke Seite abgeschnitten

Außen-Ø SICAFLEX abweichend vom Standard

Spezialausführung mit 2 Nocken am Umfang für horizontalen Einbau

3 Projektierungshinweise

3.1 Flammrohrlänge

Legende

W = Länge Strahlrohr
G = Brennerlänge
D1 = Rezirkulationsspalt
V1 = Umlenkspalt
C1 = Flammrohrlänge
n = Anzahl der SICAFLEX® Segmente
d_i = Innendurchmesser Strahlrohr

Die einzelnen SICAFLEX® Segmente werden über Bajonettverschlüsse miteinander verbunden. Zur Vermeidung einer Kurzschlussströmung müssen die dicken Seiten der Segmente zum Brenner zeigen.

Berechnung

Die Flammrohrlänge C1 ergibt sich aus der Strahlrohrlänge W abzüglich der Brennerlänge G, dem Rezirkulationsspalt D1 und dem Umlenkspalt V1.
C1 = W - G - D1 - V1
Bei Verwendung von Standardelementen (300 mm) kann eine Flammrohrlänge C1 von n × 250 mm + 50 mm realisiert werden. Weitere Längenabstufungen sind in 50 mm Schritten mit gekürzten Segmenten möglich, siehe Baumaße.
Der Umlenkspalt V1 sollte etwa das 0,5 bis 1,5fache des Strahlrohr-Innendurchmessers d_i betragen. Bei Verwendung des Strahlrohres SER-C gilt für die Größe des Umlenkspalts V1 etwa das 0,7 bis 1,5fache des Strahlrohr-Innendurchmessers d_i. Ein zu großer Umlenkspalt führt zu einem kalten Strahlrohrende. Ein zu kleiner Spalt behindert die Rückströmung.

4 Zubehör

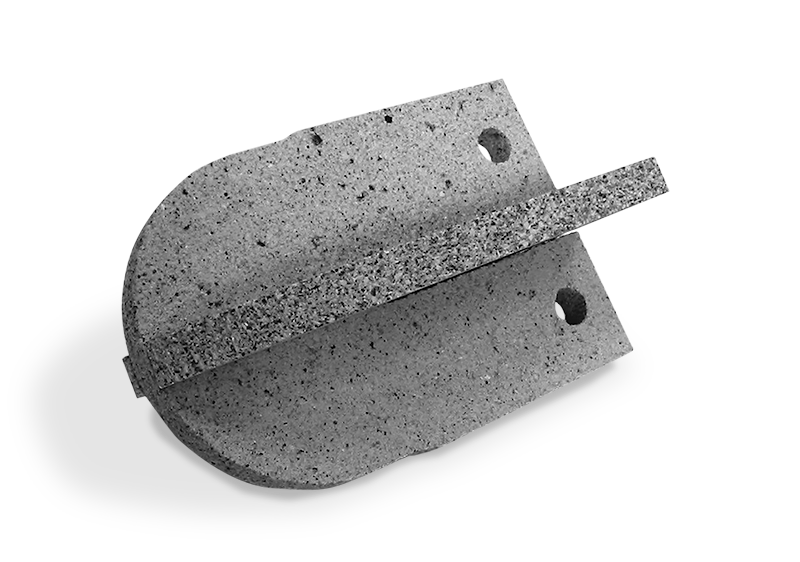

4.1 Distanzkreuz

Für die Montage des Segmentflammrohrs SICAFLEX® in Strahlrohren

Das Distanzkreuz gewährleistet die Einhaltung eines Mindest-Umlenkspalts am Ende des Strahlrohres. Material: Schamotte oder SiSiC

In verschiedenen Größen entsprechend der SICAFLEX®- Baugrößen und verschiedenen Höhen auf Anfrage lieferbar.

5 Technische Daten

Material: SiSiC

max. Anwendungstemperatur: 1350 °C.

5.1 Baumaße

	Ø D	Ø U1	Gewicht*
	[mm]	[mm]	[kg]
SICAFLEX 100/88/84	84 (± 1)	67	0,7
SICAFLEX 142/127/123	123 (± 1)	98	1,1
SICAFLEX 152/133/129	129 (± 1)	98	1,2
SICAFLEX 162/147/143	143 (± 1)	114	1,3
SICAFLEX 175/157/153	153 (± 1)	121	1,5
SICAFLEX 202/186/182	182 (± 1)	143	1,8
SICAFLEX 300/280/275	275 (+1/-3,5)	208	3,0

* SICAFLEX..-300
