Luftdrucküberwachung Luft min (SIL 2, PL d)

Die Luftdrucküberwachung Luft min. nach EN 746-2:2010 Kapitel 5.2.2.5.1 dient zur Überwachung der Verbrennungsluftversorgung während der Vorspülung, des Brennerstarts und des Brennerbetriebs der Anlage. Wird der eingestellte Grenzwert unterschritten, muss eine Störabschaltung der Anlage erfolgen.

Die Luftdrucküberwachung muss vor dem Anlauf der Anlage auf Ruhelage überprüft werden. Der Anlauf der Anlage muss im Fehlerfall während der Ruhelagenprüfung verhindert werden.

Forderung der EN 746-2

Risiko

CO Bildung durch Gasüberschuss → Explosion

Erforderlichen SIL nach IEC 62061 bestimmen

Häufigkeit und Aufenthaltsdauer F: < 1x pro Std bis ≥ 1x pro Tag; > 10 min → 5 Punkte

Wahrscheinlichkeit W: Durch nachgeschaltete Luftmangelsicherung an jedem Brenner (pneumatischer Verbund, Druckwächter), ist die Wahrscheinlichkeit, dass ein gefahrbringendes Ereignis auftritt, eher selten. → 2 Punkte

Vermeidung P: Durch regelmäßige Wartung und Prüfung auf Kontaktwechsel am Druckwächter gemäß EN 746-2 ist die Vermeidung möglich. → 3 Punkte

Auswirkungen: Tod, Verlust eines Auges oder Arms

Erforderlichen PL nach ISO 13849-1 bestimmen

Schwere der Verletzung S: ernste (üblicherweise irreversible Verletzung einschließlich Tod) → S2

Häufigkeit und/oder Dauer der Gefährdungsexposition F: häufig bis dauernd und/oder die Zeit der Gefährdungsexposition ist lang → F2

Möglichkeit zur Vermeidung der Gefährdung oder Begrenzung des Schadens P: möglich unter bestimmten Bedingungen → P1



Angaben eintragen

Die ermittelten Werte in das nebenstehende „App“ eintragen, um das erforderliche Sicherheitsniveau zu bestimmen.

App: Erforderlichen SIL, PL bestimmen



Produkte auswählen











Mit diesen Produkten kann das geforderte SIL und PL erreicht werden. Zum Nachweis dient die Berechnung (siehe unten).

Sensor: Gas-Druckwächter DG

Logik: Ofenschutzsystem-Steuerung FCU

Aktor: Gas-Magnetventile VAS

Anwendung

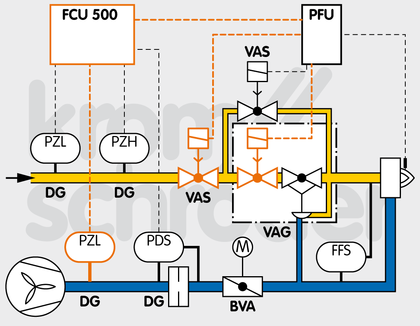

Das Fließbild zeigt, wie die Produkte in die Anwendung eingebunden sind, um das erforderliche Sicherheitsniveau zu erreichen.

SIL, PL berechnen

Im nebenstehenden „App“ Produkte auswählen. Je nach Produkt anklicken, ob die Funktion ein- oder zweikanalig ausgelegt werden soll, und die Anforderungshäufigkeit pro Stunde oder pro Jahr eintragen.

App: SIL, PL berechnen
