Luftversorgung mit Ventilatoransteuerung

Norm: EN 746-2

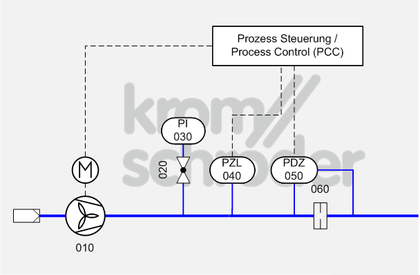

Nr. Bauteilbeschreibung Norm und Docuthek
010 Verbrennungsluftventilator mit Ansaugfilter
020-030 Manometer, z. B. Kapselfedermanometer KFM mit Manometerventil DH oder MH Docuthek
040 Luftmangelsicherung, z. B. Druckwächter DG 5.2.2.5.1 Luft

Docuthek

050 Luftströmungswächter, z. B. Druckwächter DG als Differenzdruckschalter 5.2.2.5.1 Luft

Docuthek

060 Luftblende, z. B. Typ VMO für Luftströmungsüberwachung mit Differenzdruckschalter Docuthek

Anwendung

Zentrale Verbrennungsluftversorgung mit Luftmangelsicherung und Überwachung der Luftströmung

Funktion

Der vom Ventilator (010) erzeugte Versorgungsluftdruck wird als Luftmangelsicherung mit dem Druckwächter (040) überwacht. Beim Start des Ventilators durch die Prozesssteuerung erfolgt eine Überprüfung des Kontaktwechsels am Druckschalter.



Während der Vorspülung überwacht ein Differenzdruckwächter (050) an der Blende (060) die Luftströmung.



Bei fehlendem Versorgungsluftdruck oder bei fehlendem Differenzdruck an der Blende wird die Anlage blockiert.



Hinweise

  • Die EN 746-2 empfiehlt eine Überwachung des Ansaugfilters am Ventilator auf Verschmutzung. Diese kann direkt durch einen Differenzdruckschalter am Filter oder indirekt durch einen zweiten Luftdruckschalter auf der Druckseite des Ventilators erfolgen. Der Druckschalter zur Filterüberwachung veranlasst eine Warnung, muss aber nicht in die Sicherheitskette eingebunden werden.
  • In vielen Fällen empfiehlt es sich die Verbrennungsluft von außerhalb der Produktionshalle anzusaugen, um die Reinigungsintervalle für den Ansaugfilter zu verlängern. Die Luftansaugung von außerhalb ersetzt aber nicht den Ansaugfilter.
