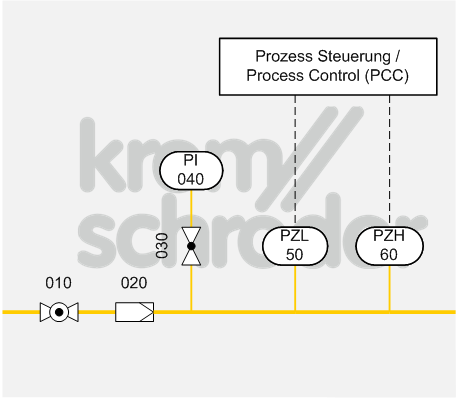

Gasstrecke
| Nr. | Bauteilbeschreibung | Norm und Docuthek |
|---|---|---|
| 010 | Handbetätigtes Hauptabsperrventil, z. B. Kugelhahn AKT | |
| 020 | Filter, z. B. Gasfilter GFK
|
|
| 030-040 | Manometer, z. B. Kapselfedermanometer KFM oder Rohrfedermanometer RFM mit Manometerventil DH oder MH | |
| 050 | Gasmangelsicherung, z. B. Gas-Druckwächter DG
Die einzustellenden Schaltpunkte des min. Druckwächters sind abhängig von der Einbaustelle und den Prozessbedingungen.
|
|
| 060 | Gasüberdrucksicherung, z. B. Gas-Druckwächter DG
Die einzustellenden Schaltpunkte des max. Druckwächters sind abhängig von der Einbaustelle und den Prozessbedingungen.
|
Unser Tipp: Filter sollten beim maximalen Volumenstrom nicht mehr als 10 mbar Druckverlust aufweisen.Anwendung
Hauptgasstrecke nach EN 746-2. Sie ist Bestandteil des Gasverteilungssystems der industriellen Thermoprozessanlage (IThE) z. B. bei nachfolgendem Mehrbrennersystem.
Funktion
Bei geöffnetem Hauptabsperrventil (010) strömt das Gas durch den Filter (020), evtl. vorhandener Schmutz aus dem Leitungssystem oder aus dem Gas wird zurückgehalten.
Die Gasmangelsicherung (050) und die Gasüberdrucksicherung (060) sind Bestandteil des Schutzsystems. Die Ansteuerung dieser zwingend vorgeschriebenen Sicherheitseinrichtungen erfolgt über die Prozesssteuerung. Bei nicht ausreichender oder zu hoher Gasströmung erhält die Prozesssteuerung ein Signal und sperrt die Gaszufuhr sicher ab, indem zwei in Reihe eingebaute Ventile geschlossen werden. Diese Ventile können Bestandteil des nachfolgenden Brennersystems sein.
Der Ein- und Ausgangsdruck wird an den Manometern (030/040) angezeigt.
