Gaseingangsstrecken

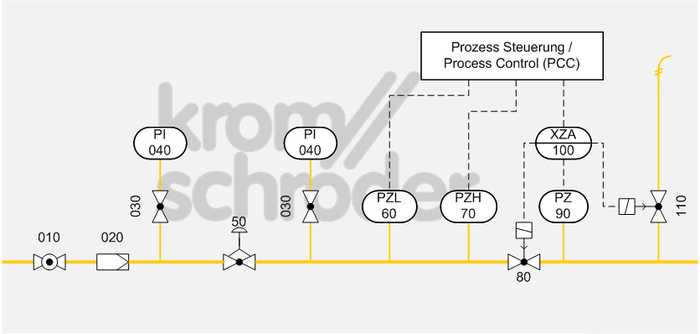

Gasdruckregel- und Sicherheitsstrecke
Nr. | Bauteilbeschreibung | Norm und Docuthek |
---|---|---|
010 | Handbetätigtes Hauptabsperrventil, z. B. Kugelhahn AKT | |
020 | Filter, z. B. Gasfilter GFK
Unser Tipp: Filter sollten beim maximalen Volumenstrom nicht mehr als 10 mbar Druckverlust aufweisen. |
|
030-40 | Manometer, z. B. Kapselfedermanometer KFM oder Rohrfedermanometer RFM mit Manometerventil DH oder MH | |
050 | Gasdruckregler, z. B. Gas-Druckregler VGBF
Druckregler sollten so klein wie möglich ausgelegt werden. |
|
060 | Gasmangelsicherung, z. B. Gas-Druckwächter DG
Die einzustellenden Schaltpunkte des min. Druckwächters sind abhängig von der Einbaustelle und den Prozessbedingungen. Unser Tipp: Druckwächter sollten vorzugsweise mit waagerecht liegender oder senkrecht stehender Membrane eingebaut werden. Es ist darauf zu achten, dass kein Schmutz oder Feuchtigkeit in die zur Belüftung offenen Anschlüsse gelangen kann. |
|
070 | Gasüberdrucksicherung, z. B. Gas-Druckwächter DG
Die einzustellenden Schaltpunkte des max. Druckwächters sind abhängig von der Einbaustelle und den Prozessbedingungen. Unser Tipp: Druckwächter sollten vorzugsweise mit waagerecht liegender oder senkrecht stehender Membrane eingebaut werden. Es ist darauf zu achten, dass kein Schmutz oder Feuchtigkeit in die zur Belüftung offenen Anschlüsse gelangen kann. |
|
080 | Automatisches Absperrventil, z. B. Gas-Magnetventile VAS
|
|
090 | Gas-Druckwächter, z. B. Typ DG
Unser Tipp: Justieren Sie den Druckwächter auf den halben Eingangsdruck, um eine korrekte Funktion der Dichtheitskontrolle zu gewährleisten.
|
|
100 | Ventilüberwachungssystem, z. B. Dichtheitskontrolle TC 410
Die Norm EN 746-2 fordert eine Dichtheitskontrolle bei Leistungen über 1.200 kW. |
|
110 | Abblaseventil, z. B. Gas-Magnetventile VAS
Hilfsventil für die Funktion der Dichtheitskontrolleinrichtung bei Mehrbrenneranlagen. Entlüftet die nachfolgende Rohrleitung in einen sicheren Bereich. Unser Tipp: Führen Sie die Leitung ins Freie. |
Anwendung
Hauptgasstrecke nach EN 746-2. Sie ist Bestandteil des Gasverteilungssystems der industriellen Thermoprozessanlage (IThE) z. B. bei nachfolgendem Mehrbrennersystem.
Funktion
Bei geöffnetem Hauptabsperrventil (010) werden über den Gasdruckregler (050) der erforderliche Druck und die erforderliche Menge für die IThE ausgeregelt. Evtl. vorhandener Schmutz aus dem Leitungssystem oder aus dem Gas wird zuvor durch den Filter (020) zurückgehalten.
Das automatische Absperrventil (080) ist Bestandteil des Schutzsystems, genauso wie die Gasmangelsicherung (060), die Gasüberdrucksicherung (070) und das Ventilüberwachungssystem (100). Die Ansteuerung dieser zwingend vorgeschriebenen Sicherheitseinrichtungen erfolgt über die Prozesssteuerung. Bei nicht ausreichender oder zu hoher Gasströmung erhält die Prozesssteuerung ein Signal und sperrt die Gaszufuhr sicher ab, indem das Ventil (080) geschlossen wird. Ein weiteres Ventil, welches direkt vor dem Brenner eingebaut sein muss, wird ebenfalls geschlossen.
Vor jeder Inbetriebnahme oder nach Abschalten der Anlage überprüft das Ventilüberwachungssystem (100) die Funktion dieser Ventile. Hierbei muss das zwischen den Ventilen eingeschlossene Gasvolumen durch Öffnen des Entlüftungsventils (110) in einen sicheren Bereich abgeführt werden.
Der Ein- und Ausgangsdruck wird an den Manometern (030/040) angezeigt.
