Gasdruckregel- und Sicherheitsstrecke

Ohne Messung, Mit Druckregelung, Mit Dichtheitskontrolle, Ohne SAV / SBV, Nicht Eichfähig, 1 Schiene, 2 Ventile

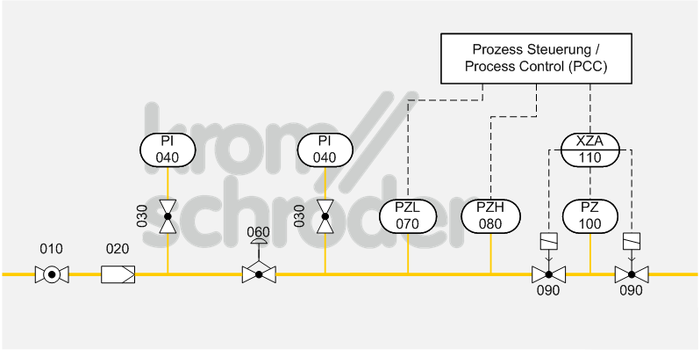

Fließbild – Nr: 1.2.2.2.2.a
Norm: EN 746-2

Nr. Bauteilbeschreibung Norm und Docuthek
010 Handbetätigtes Hauptabsperrventil, z. B. Kugelhahn AKT
020 Filter, z. B. Gasfilter GFK

Unser Tipp: Filter sollten beim maximalen Volumenstrom nicht mehr als 10 mbar Druckverlust aufweisen.
030-040 Manometer, z. B. Kapselfedermanometer KFM oder Rohrfedermanometer RFM mit Manometerventil DH oder MH
050 Gasdruckregler, z. B. Gas-Druckregler VGBF

Druckregler sollten so klein wie möglich ausgelegt werden.
Unser Tipp: Um ein günstiges Regelverhalten zu erzielen, sollte das maximale Druckgefälle (Differenz zwischen Eingangsdruck und gewünschtem Ausgangsdruck des Reglers) ausgenutzt werden.
060 Gasmangelsicherung, z. B. Gas-Druckwächter DG

Die einzustellenden Schaltpunkte des min. Druckwächters sind abhängig von der Einbaustelle und den Prozessbedingungen.

Unser Tipp: Druckwächter sollten vorzugsweise mit waagerecht liegender oder senkrecht stehender Membrane eingebaut werden. Es ist darauf zu achten, dass kein Schmutz oder Feuchtigkeit in die zur Belüftung offenen Anschlüsse gelangen kann.
070 Gasüberdrucksicherung, z. B. Gas-Druckwächter DG

Die einzustellenden Schaltpunkte des max. Druckwächters sind abhängig von der Einbaustelle und den Prozessbedingungen.

Unser Tipp: Druckwächter sollten vorzugsweise mit waagerecht liegender oder senkrecht stehender Membrane eingebaut werden. Es ist darauf zu achten, dass kein Schmutz oder Feuchtigkeit in die zur Belüftung offenen Anschlüsse gelangen kann.
080 Automatisches Absperrventil, z. B. Gas-Magnetventile VAS


090 Gas-Druckwächter, z. B. Typ DG

Unser Tipp: Justieren Sie den Druckwächter auf den halben Eingangsdruck, um eine korrekte Funktion der Dichtheitskontrolle zu gewährleisten.


100 Ventilüberwachungssystem, z. B. Dichtheitskontrolle TC 410

Die Norm EN 746-2 fordert eine Dichtheitskontrolle bei Leistungen über 1.200 kW.

Anwendung

Hauptgasstrecke nach EN 746-2. Sie ist Bestandteil des Gasverteilungssystems der industriellen Thermoprozessanlage (IThE) z. B. bei nachfolgendem Einzelbrennersystem.

Funktion

Bei geöffnetem Hauptabsperrventil (010) werden über den Gasdruckregler (050) der erforderliche Druck und die erforderliche Menge für die IThE ausgeregelt. Evtl. vorhandener Schmutz aus dem Leitungssystem oder aus dem Gas wird zuvor durch den Filter (020) zurückgehalten.

Die automatischen Absperrventile (090) sind Bestandteil des Schutzsystems, genauso wie die Gasmangelsicherung (070), die Gasüberdrucksicherung (080) und das Ventilüberwachungssystem (110). Die Ansteuerung dieser zwingend vorgeschriebenen Sicherheitseinrichtungen erfolgt über die Prozesssteuerung. Bei nicht ausreichender oder zu hoher Gasströmung erhält die Prozesssteuerung ein Signal und sperrt die Gaszufuhr sicher ab, indem beide Ventile (090) geschlossen werden. Vor jeder Inbetriebnahme oder nach Abschalten der Anlage überprüft das Ventilüberwachungssystem (110) die Funktion dieser Ventile.
Der Ein- und Ausgangsdruck wird an den Manometern (030/040) angezeigt.
