KST – KROMSCHRÖDER SYSTEMTECHNIK
Prozesssteuerungen

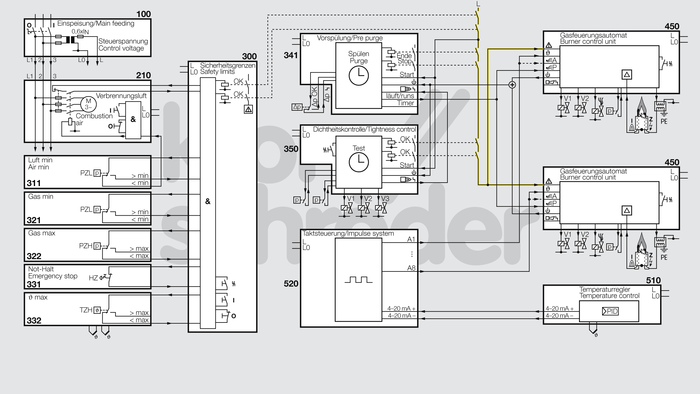

Mehrbrennersystem (Strahlrohre), Rundum-Taktsteuerung
Nr. | Bauteilbeschreibung | Norm und Docuthek |
---|---|---|
100 | Einspeisung | |
210 | Verbrennungsluft-Gebläse | |
300 | Sicherheits-Grenzen | |
311 | Luftdrucküberwachung Luft Min., z. B. DG | |
321 | Gasmangelsicherung Gas min., z. B. Gasdruckwächter DG | |
322 | Gasüberdrucksicherung Gas max., z. B. Gasdruckwächter DG | |
331 | Not-Halt / Not-Aus / Gas-Aus, z. B. Not-Aus-Taster NTA | |
332 | Übertemperatur ϑ max | |
341 | Vorspülung | |
350 | Ventilüberwachungssystem, z. B. Dichtheitskontrolle TC 1-3 | |
350 | Ventilüberwachungssystem, z. B. Dichtheitskontrolle TC 410 | |
450 | Brennersteuerung BCU 465
Die Brennersteuerung wird vor Ort am Brenner montiert und ermöglicht eine einfache Inbetriebnahme des Brennersystems. |
|
510 | Temperaturregelung | |
520 | Taktsteuerung MPT 700 |
Anwendung
Prozesssteuerung (PCC) zur Steuerung und Rundum-Taktsteuerung eines Strahlrohr-Mehrbrennersystems, ionisch überwacht mit Gas- und Kaltluftversorgung.
Funktion
Über die Einspeisung (100) wird die Steuerung mit der Versorgungsspannung versorgt.
Der Start des Verbrennungsluft-Gebläses (210) erfolgt unter Einbeziehung der Ruhelageabfrage der Luftdrucküberwachung Luft min. (311).
Der Steuerungsblock für die Überwachung der Sicherheitsgrenzen (300) übernimmt die sicherheitsrelevante Überwachung der Sicherheitslimits Luftdrucküberwachung Luft min. (311), Gasmangelsicherung Gas min. (321), Gasüberdrucksicherung Gas max. (322), Not-Halt / Not-Aus / Gas-Aus (331) und die Übertemperaturüberwachung ϑ max (332).
Nach dem Anlagenstart und dem Vorhandensein aller Sicherheitsgrenzen (300) beginnt die Vorspülung (341) der Thermoprozessanlage und die Dichtheitskontrolle (350) der automatischen Absperrventile. Nach Abschluss der Vorspülung (341) und dem OK-Signal der Dichtheitskontrolle (350) ist die Sicherheitskette (gelb dargestellt) gesetzt und die Brenner werden in der Zündstellung gestartet. Nach Rückmeldung des Flammensignals an den zugehörigen Gasfeuerungsautomaten (450) geht der Brenner in Betrieb.
Die Taktsteuerung (520) erhält vom Temperaturregler (510) das Leistungsstellsignal und wandelt dieses in mehrere zeitversetzte pulsweitenmodulierte Taktsignale um.
Hinweis
Eine Störabschaltung der Anlage erfolgt, wenn
- mindestens eine der Sicherheitsgrenzen nicht im Betriebsbereich der Anlage liegt
- oder die Dichtheitskontrolle (350) eine Undichtheit der Hauptgasventile bzw. Brennerventile erkannt hat
- oder der Gasfeuerungsautomat (450) eine Brennerstörung erkannt hat.
Die Störabschaltung der Anlage darf nur manuell zurückgesetzt werden.
Die aufgeführten Sicherheitsgrenzen beziehen sich auf eine typische Thermoprozessanlage. Die erforderlichen Sicherheitsgrenzen können je nach Anlagentyp abweichen.
Falls die automatischen Absperrventile jedes einzelnen Brenners Leistungen größer 1200 kW steuern, müssen diese nach EN 746:2010 jeweils mit einer Dichtheitskontrolle (350) ausgerüstet werden.
